Comprendente:

1 Banco ottico cat. 4418.00

6 Cavalieri cat. 4418.01

2 Sostegni porta diaframma cat. 4418.03

1 Serie di 7 diaframmi cat. 4418.04 -4418.11

1 Diaframma ad iride cat. 4418.13

1 Fenditura variabile cat. 4418.15

1 Proiettore diottrico cat. 4418.18

1 Lampadina di ricambio cat. 4415.16

1 Trasformatore 6V 5A cat. 2403.10 1 Sostegno per diapositive e schermi cat.4418.21

2 Portacandele cat. 4418.24

1 Confezione di 10 candele cat. 4418.26

1 Fotometro a macchia oleosa cat.4423.00

1 Supporto per prismi cat. 4418.29

1Schermo traslucido cat. 4418.31

3 Sostegni porta-accessori cat. 4418.60

1 Coppia di filtri Polaroid con montatura cat. 4453.90

1 Lente biconvessa f 50mm cat. 4448.01

1 Lente biconvessa f 100 mm cat. 4448.02

1 Lente biconvessa f 150 mm cat. 4448.03

1 Lente biconvessa f 200 mm cat. 4448.04

1 Lente biconvessa f 300 mm cat. 4448.05

1 Lente biconvessa f 500 mm cat. 4448.06

1 Lente biconcava f 50 mm cat. 4449.01

1 Lente biconcava f 100 mm cat. 4449.02

1 Lente biconcava f 200 mm cat. 4449.03

1 Lente biconcava f 500 mm cat. 4449.04

1 Specchio piano con montatura cat.4430.05

1 Doppio specchio concavo – convesso cat. 4430. 10

1 Prisma equilatero cat. 4450.14

1 Prisma ad angolo retto, 90° 45°, 45°, cat. 4450.24

per banco ottico 4418.00.

L'apparecchio, che viene utilizzato per eseguire esperienze sui principali fenomeni di ottica geometrica, è costituito da uno schermo diffondente circolare e da una serie di corpi ottici ad adesione magnetica. Se si inviano uno o più sottili fascetti di luce paralleli in modo che lambiscano lo schermo, si può determinare quantitativamente il comportamento dei "raggi" di luce quando incidono sulla superficie dei corpi ottici applicati allo schermo. Quest'ultimo, dotato di gambo da 10 mm, per l'inserimento su un cavaliere 4418.01, riporta un cerchio goniometrico diviso in quattro quadranti e graduato al grado sessagesimale.

La serie di corpi ottici, in plexiglas trasparente, ad ancoraggio magnetico, comprende: un corpo ottico a sezione circolare, un corpo a sezione semicircolare, un prisma isoscele rettangolo, una coppia di lenti cilindriche convergenti con diverse distanze focali, una lente cilindrica divergente, un corpo ottico a sezione trapezoidale.

Vengono inoltre forniti a corredo uno specchio deformabile in metallo ed uno specchio piano entrambi ad ancoraggio magnetico.

Parte di ricambio per 4419.00:

Serie di 9 corpi ottici in contenitore (Cat. 4401.51).

FOTOMETRO A DIFFUSIONE JOLY

Composto da due blocchetti di materiale diffondente separati da un sottile diaframma opaco, è montato su gambo da 10 mm per l'uso con il banco ottico cat. 4418.00.

FOTOMETRO A MACCHIA OLEOSA

Costituito da un disco in cartoncino, con ai centro una macchia circolare di paraffina.

Montato su uno schermo in plastica di 130 mm di diametro con gambo da 10 mm.

SPECCHIO PIANO

In vetro, con la superficie posteriore argentata .Montato su telaio metallico con gambo da 10 mm di diametro.

SPECCHIO SFERICO DOPPIO

Costituito da due specchi, uno concavo e l'altro convesso, montati in posizione contrapposta sullo stesso telaio circolare. Quest'ultimo ha un gambo da 10 mm di diametro. Distanza focale degli specchi: 100 mm.

SPECCHI SFERICI SENZA MONTATURA

In vetro lavorato otticamente, con la superficie posteriore argentata. Diametro 50 mm.

Specchio convesso f = 500 mm

LENTI SFERICHE SENZA MONTATURA

In vetro lavorato otticamente, montate su uno schermo opaco in plastica sul quale è marcato indelebilmente il valore della distanza focale; schermo con gambo da 10 mm di diametro. Diametro utile della lente: 38 mm.

CORPI OTTICI IN RESINA ACRILICA

Per esperimenti sulla rifrazione. I corpi sono realizzati con resina trasparente, senza bolle e senza striature, con il retro opaco per rendere evidenti i fasci di luce che li attraversano. Lo spessore è di 10 mm, tranne che per il 4451.70.

SERIE DI SETTE FILTRI COLORATI

In acetato, montati su telaietti per diapositive formato 50 x 50 mm.

Dimensioni utili: 24 x 36 mm.

DISCO DI NEWTON

Per la verifica della sintesi additiva dei colori spettrali. Il disco è suddiviso opportunamente in settori colorati: posto in rapida rotazione provoca la sensazione fisiologica della percezione di luce bianca. Diametro dei disco: 250 mm.

Accessorio per 4453.20:

FENDITURA DOPPIA

Montata su telaietto da diapositive, fra due lastrine di vetro.

Dimensioni del telaietto 50 mm x 50 mm. Spazio tra le due fenditure 0,1 mm.

COPPIA DI FILTRI DI POLARIZZAZIONE SU SCHERMO

I filtri, in forma di dischi di 40 mm di diametro utile, sono montati su uno schermo circolare opaco con gambo da 10 mm per l'applicazione su un banco ottico (Cat. 4418.00).

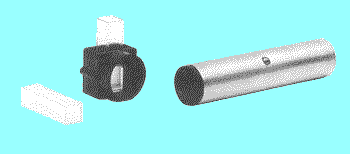

SPETTROSCOPIO TASCABILE A VISIONE DIRETTA

Permette l'esame di spettri di emissione e di assorbimento. Lo strumento è composto da un cilindro di alluminio di 25 mm x 116 mm, con una con una estremità munita di fenditura di 0,25 mm di ampiezza posta sull'asse ottico. L'altra estremità sostiene un oculare con reticolo di diffrazione di 2950 linee/cm.

E’ corredato di due tubi da soluzione a sezione quadra, per l'analisi di soluzioni colorate, e di supporto per i tubi.

Tubi per soluzione

Telescopio con oculare Ramsden 15x

Si tratta di uno strumento particolarmente robusto e di funzionamento molto semplice, adatto, quindi, all'uso anche da parte degli studenti. Il cerchio goniometrico, con divisioni ogni mezzo grado, è fissato alla piattaforma; due noni diametralmente opposti, solidali al telescopio, permettono di stimare il primo d'arco.

Sia il telescopio che la piattaforma sono dotati di viti di regolazione fine e di vite di blocco, mentre il collimatore è montato su un alberino fisso. Telescopio e collimatore sono dotati di lenti acromatiche ed hanno una distanza focale di 127 mm; l'apertura utile delle lenti è di 32 mm. Entrambe le unità hanno un dispositivo di messa a fuoco a cremagliera e sono montate in modo da consentire in ogni momento di registrare l'allineamento degli assi ottici e la loro complanarità. Il telescopio è provvisto di oculare Ramsden 15x con reticolo a fili incrociati, orientabile rispetto alla verticale; sul collimatore è montata una fenditura di precisione ad ampiezza variabile.

Il tavolinetto dello strumento è dotato di viti di livello e di linee di riferimento per facilitare la corretta disposizione dei prisma e dei reticolo. Con l'apparecchio sono forniti gli accessori fondamentali: prisma di vetro Flint; dispositivo di blocco dei prisma; porta-reticolo; oculare per la lettura degli angoli; chiave per l'allineamento e la messa a punto dei sistemi ottici; custodia in legno; schede di istruzione.

Oculare di Gauss

Sostituisce il normale oculare dello spettrometro quando è necessario procedere all'allineamento dei sistema ottico. è dotato di lampada da 12 V 24 W.

Prisma in vetro Flint,

RETICOLI DI DIFFRAZIONE

Montati su telaietti da diapositive, con vetrini di protezione.

Dimensioni totali: 50 x 50 mm

Dimensioni utili: 24 x 36 mm

SERIE DI TRE RETICOLI DI DIFFRAZIONE

Con passo, rispettivamente, 96 linee/mm, 300 linee/mm e 600 linee/mm, montati sulla stessa cornice, tra due vetrini di protezione di dimensioni 90 x 30 mm.

FILO DI PLATINO

Lunghezza 38 mm, diametro 0,4 mm, con impugnatura in vetro lunghezza 75 mm. Da impiegare come supporto per produrre spettri di fiamma.

CORREDO PER SAGGI ALLA FIAMMA

Su di un comodo vassoio in plastica sono alloggiati i seguenti materiali e reagenti:

- Crogiolo di porcellana

- Lastrina di vetro azzurro

- Lastrina di vetro verde

- Filo di platino con impugnatura

- Bottiglia in vetro con tappo

- Flacone con calcio cloruro (50 g)

- Fiacone con sodio cloruro (75 g)

- Flacone con litio cloruro (50 g)

- Flacone con bario cloruro (90 g)

- Flacone con potassio cloruro (50 g)

- Flacone con stronzio cloruro (50 g)

- Flacone con rame cloruro (50 g)

- Flacone con piombo cloruro (100 g)

- Flacone con argento cloruro (5 g)

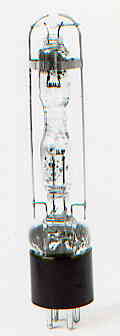

LAMPADE SPETTRALI

Per la produzione e l'osservazione dello spettro visibile delle sostanze in esse contenute. Per il loro impiego è necessario un trasformatore cat. 2403.05 ed un portalampada cat. 4460.20.

Accessori per lampade spettrali:

Trasformatore (Cat. 2403.05)

PORTALAMPADE PER LAMPADE SPETTRALI

Con schermo cilindrico in metallo e gambo da 10 mm di diametro per il montaggio su una base (vedi cat. 2101.10). Completo di cavo di alimentazione per il collegamento con i( trasformatore.

TUBI A SCARICA PER ANALISI SPETTRALI

Rettilinei, da impiegare con il sostegno cat. 4470.50 ed un alimentatore di alta tensione (Cat. 2407.01).

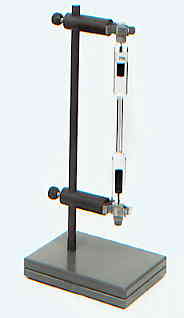

SOSTEGNO PER TUBI SPETTRALI

Rumore di fondo (tra 10 Hz e 100 kHz): < 0.5% rms

LASER He - Ne

Caratteristiche e descrizione sopra indicate.

DI UN LASER

Il Laser è uno strumento didattico versatile. Consente infatti di eseguire correttamente e semplicemente esperienze di diffrazione e di interferenza, che sono state e sono basilari nella comprensione dì fenomeni complessi inerenti la natura della luce e i suoi effetti sulla materia. Allo scopo viene utilizzata quella proprietà che la luce da altra sorgente non possiede, ossia la coerenza spazio-temporale.

Nell'ambito dell'ottica geometrica, il Laser fornisce uno stretto pennello di luce che si mantiene tale a grandi distanze e non diminuisce di intensità. Le leggi fondamentali dell'ottica possono essere ricavate con una accuratezza non facilmente raggiungibile con le sorgenti convenzionali.

Nel caso di un Laser una singola lente può dilatare il fascio emergente mantenendone intatte le caratteristiche ottiche.

ACCESSORI PER LA MODULAZIONE DEL RAGGIO LASER

Per la modulazione dei raggio laser occorre che l'informazione da trasmettere giunga all'alimentatore dei laser tramite un amplificatore audio con impedenza di uscita di 4 + 8Ω. Può pertanto essere utilizzato il nostro amplificatore B.F. (Cat. 2501.03) unitamente ad un microfono (Cat. 2503.12); oppure un generatore di segnali (Cat. 2290.03); oppure un registratore o un apparecchio radio con impedenza di uscita tra 4-8 . Il ricevitore sarà rappresentato da un fotorivelatore (Cat. 4480.01) e da un amplificatore B.F. (Cat. 2501.03).

La modulazione del raggio laser può essere ottenuta anche esternamente, senza agire sull'alimentatore, impiegando, ad esempio, la luce riflessa da uno specchietto posto su un diapason.

FOTORIVELATORE

Ad adesione magnetica, con cavetto di collegamento.

Da impiegate per la demodulazione dei fascio laser assieme all'amplificatore B.F. Cat. 2501.03.

SUPPORTO PER IL FOTORIVELATORE

In ferro, con fori e vite di fissaggio. Assieme ad un'asta e una base serve appunto per il fissaggio magnetico dei fotorivelatore nella posizione voluta.

Modulazione di un raggio Laser per mezzo, di un diapason.

ACCESSORI PER ESPERIENZE DI OTTICA FISICA

Un considerevole numero di accessori potenzia notevolmente le capacità dei Laser He - Ne 4479.00 consentendo un gran numero di esperienze didattiche sia di tipo classico che moderno.

- diaframma con fori da 1,0 mm, 0,62 mm, 0,39 mm, 0,29 mm di diametro +/- 10%

- serie di 6 telai, rispettivamente con 1, 2, 3, 4, 5, 6 fenditure, con ampiezza nominale di 0,6 mm e separazione di 0,20 mm

- due filtri polaroíd

reticolo con 40 linee per cm; ampiezza delle linee 0,20 mm, spaziatura 0,06 mm

Materiale ottico:

-6 lenti biconvesse

-spilli e aghi di acciaio con porta aghi

-fenditura variabile 1 lastrina di vetro

Materiale di montaggio:

3 sostegni portalenti e diapositive

1 confezione di plastilina.

Tra le numerose esperienze eseguibili con

questo gruppo di accessori ricordiamo:

• Interferenza di due fasci di luce provenienti da due fenditure

• Passaggio dal l'interferenza alla diffrazione

• Diffrazione da fenditura (di Fraunhofer)

• Interferenza e diffrazione simultanee
